Entdecken Sie unsere Photometerköpfe
Diese Sensoren dienen der präzisen Messung photometrischer Größen.
Sie sind mit V(λ)- und Cosinus-Anpassung in den Güteklassen L, A und B erhältlich.
Beleuchtungsstärke Sensoren

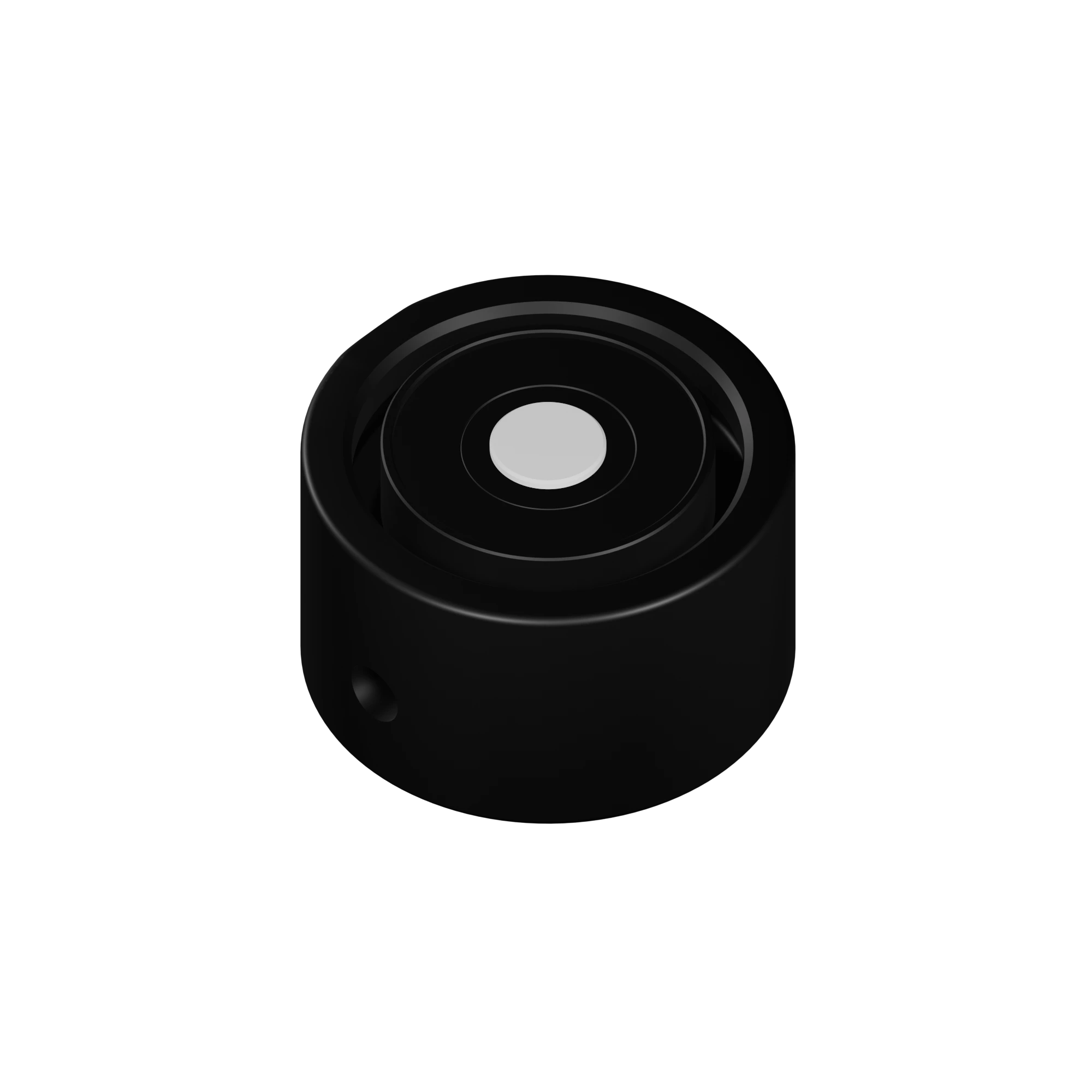

Standard-Photometerkopf
ST-C8
- Durchmesser der lichtempfindlichen Fläche 8 mm
- Gehäuseabmessungen Ø 34 mm x 19 mm
- Cosinus-Anpassung f2 < 1,5 %
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- Spektrale Photoempfindlichkeit: sV ~ 1.3 nA/lx
- Kabelgebunden

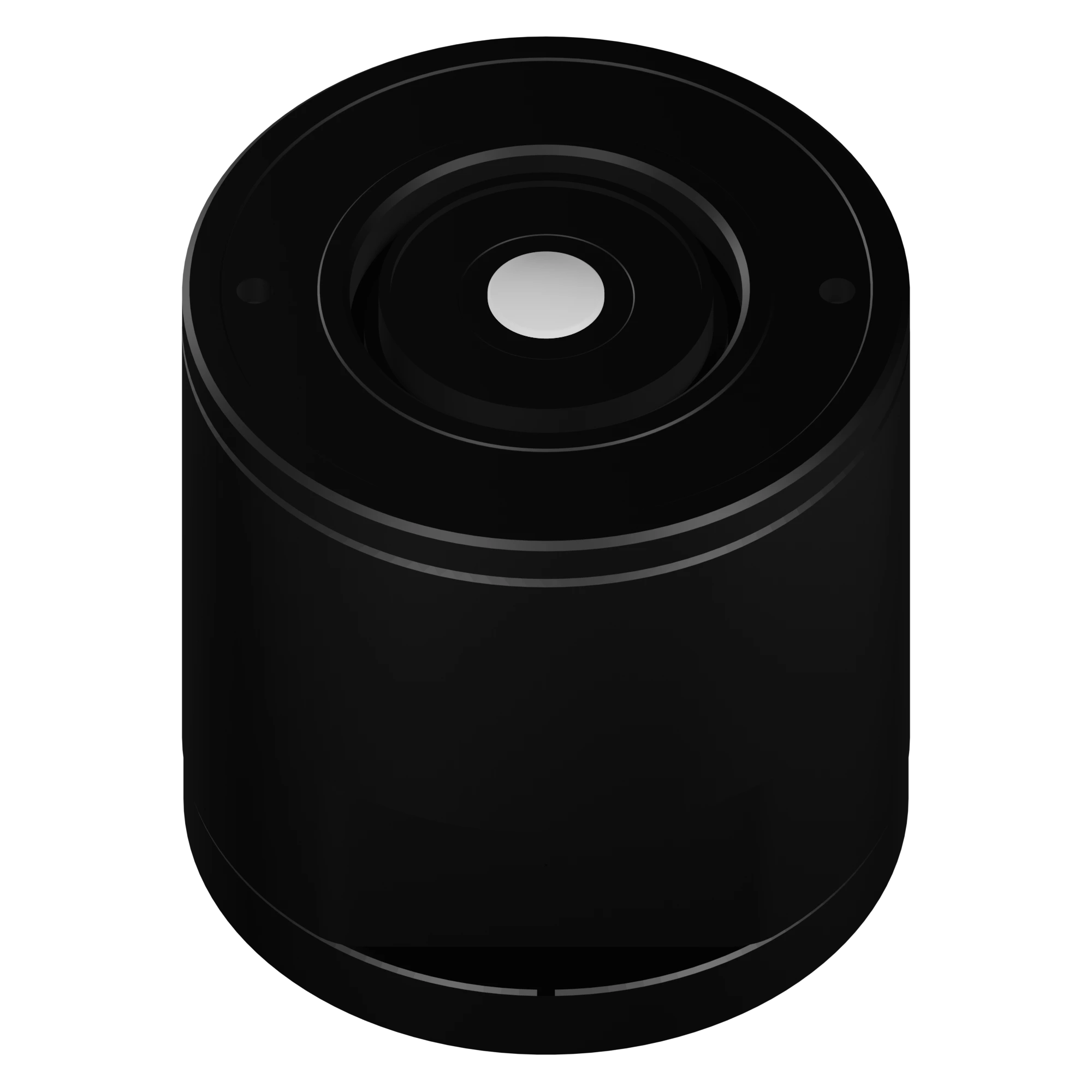

Thermostatisierte Ausführung
ST-C8-Th
- Durchmesser der lichtempfindlichen Fläche 8 mm
- Gehäuseabmessungen Ø 50 mm x 50 mm
- Cosinus-Anpassung f2 < 1,5 %
- Vλ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- Lemo Stecker
- Thermosatisierung auf 35 °C; ±0,2 °C
- Temperaturkoeffizienten ±0,02 °C ???
- Spektrale Photoempfindlichkeit: sV ~ 1.3 nA/lx
Lichtstärke Sensoren

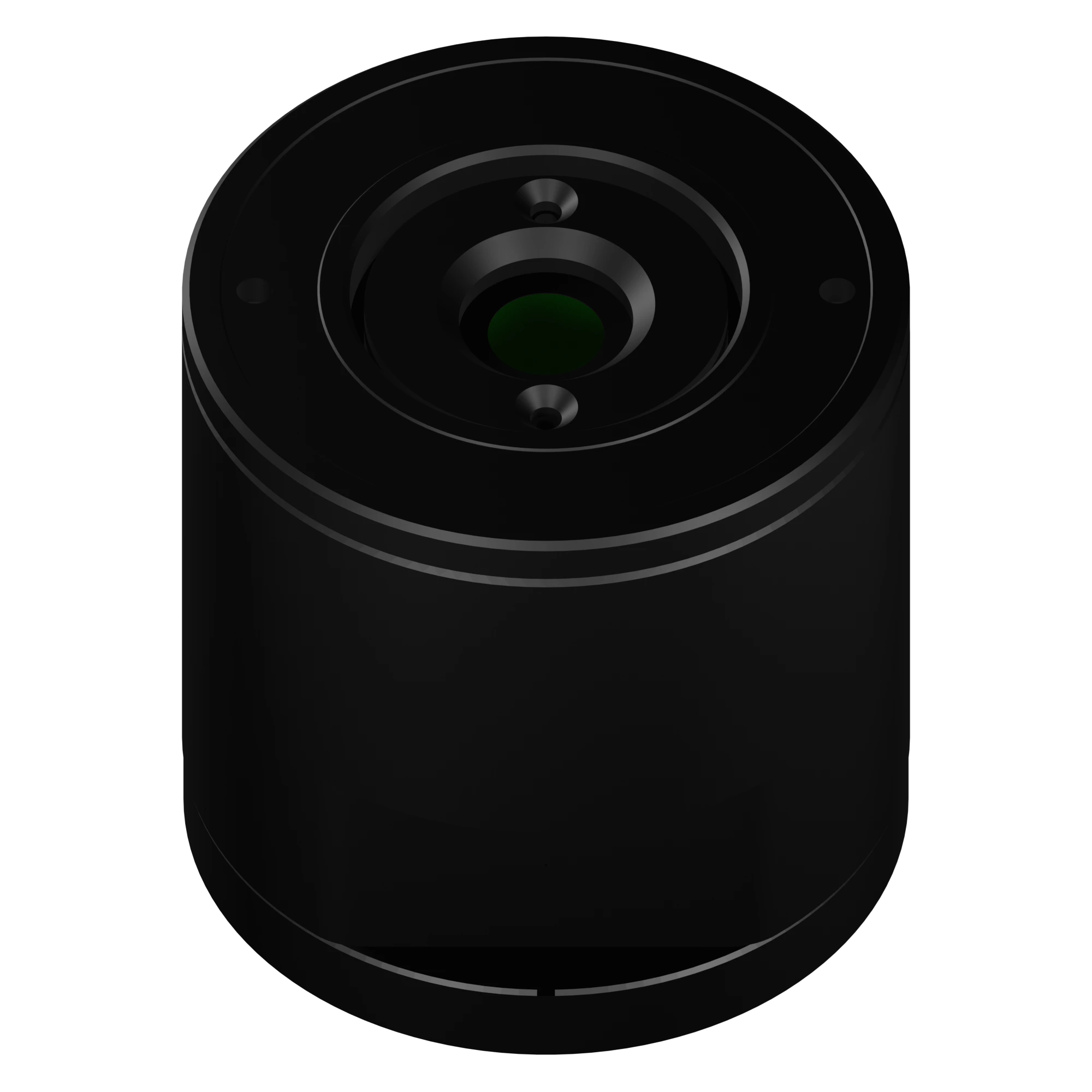

St-B8-Th
- thermostatisierte Ausführung
- lichtempfindliche Fläche mit Durchmesser 8 mm
- Gehäuseabmessungen Ø 50 mm x 50 mm
- sehr hohe Empfindlichkeit, dadurch besonders geeignet für
- goniophotometrische Messungen
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- Spektrale Photoempfindlichkeit: sV ~ 14 nA/lx
St-B5-Th
- thermostatisierte Ausführung
- lichtempfindliche Fläche mit Durchmesser 5 mm
- Gehäuseabmessungen Ø 50 mm x 50 mm
- sehr hohe Empfindlichkeit, dadurch besonders geeignet für
- goniophotometrische Messungen
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- Spektrale Photoempfindlichkeit: sV ~ 5 nA/lx
St-B8
- nicht thermostabilisiert, für klimatisierte Labore
- lichtempfindliche Fläche mit Durchmesser 8 mm
- Gehäuseabmessungen Ø 40 mm x 23 mm
- sehr hohe Empfindlichkeit, dadurch besonders geeignet für
- goniophotometrische Messungen
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- Spektrale Photoempfindlichkeit: sV ~ 14 nA/lx

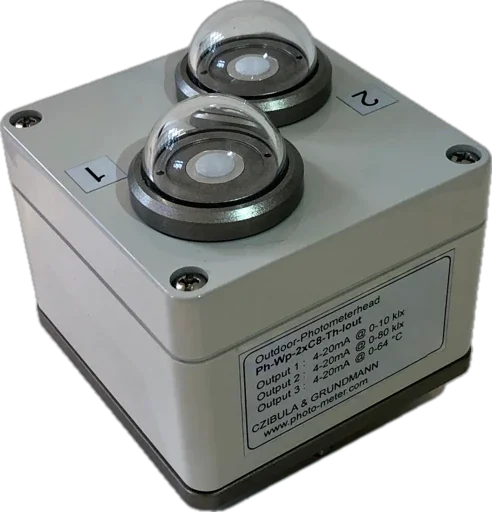

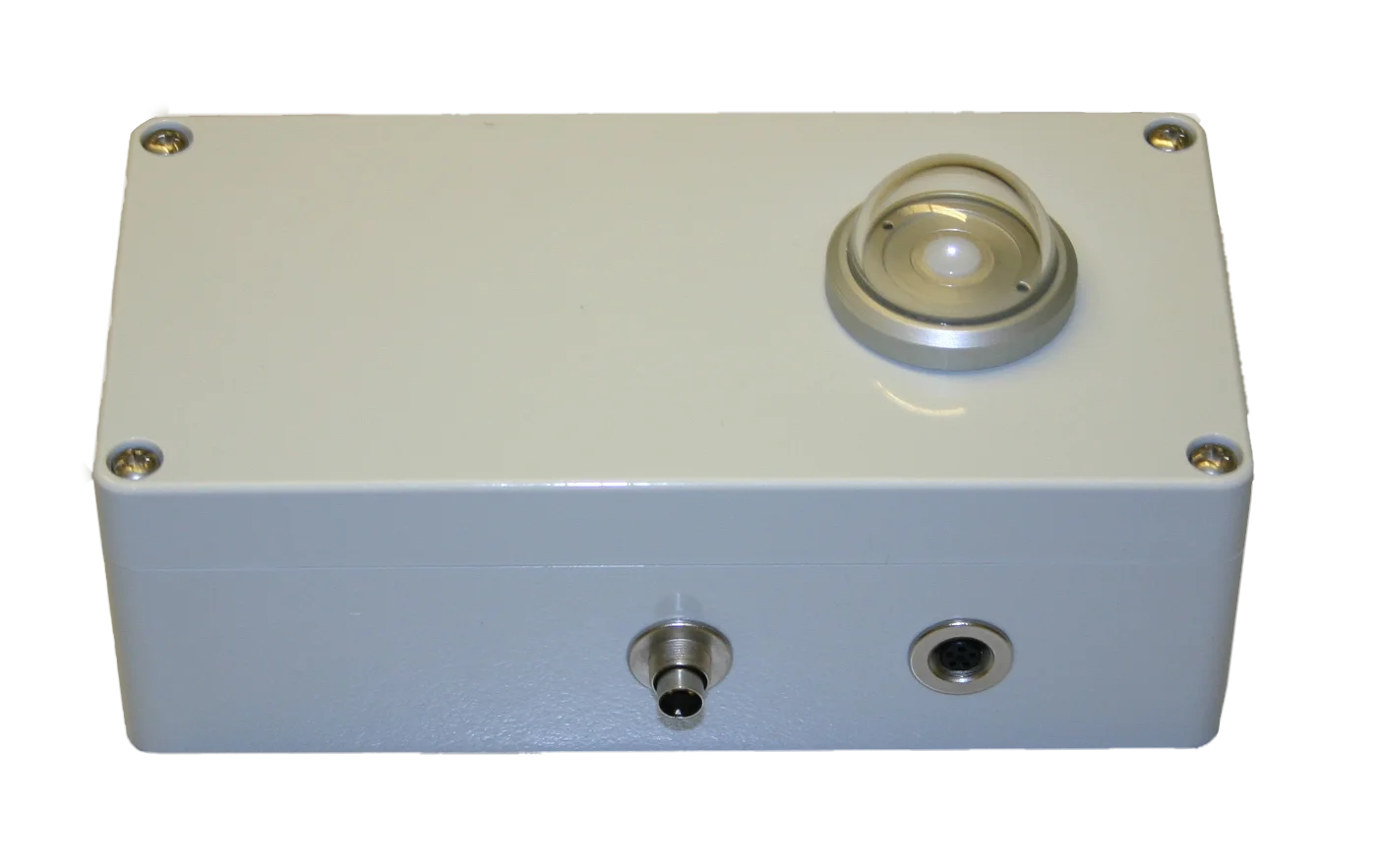

Tageslicht-Photometerkopf
Beleuchtungsstärkesensoren für den Außenbetrieb
Diese Außen-Photometerköpfe sind für die kontinuierliche Messung und Regelung der Beleuchtungsstärke im Außenbereich konzipiert. Das hermetisch abgedichtete IP67-Gehäuse ermöglicht einen zuverlässigen Einsatz unter anspruchsvollen Umweltbedingungen. Die Ausführung kann kundenspezifisch mit unterschiedlicher Anzahl an Photometerköpfen angepasst werden.
Ph-Wp-1x-6x-C8-Th-Iout
- lichtempfindliche Fläche mit Durchmesser 8 mm
- Cosinus-Anpassung f2 < 1,5 %
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- thermostatisiert auf 45°
- IP 65 Ausführung
- eingebauter Photostrom-Spannungswandler mit einem Meßbereich
- Ausgangsspannung 0..10V
- alternativ Stromausgang 4..20mA

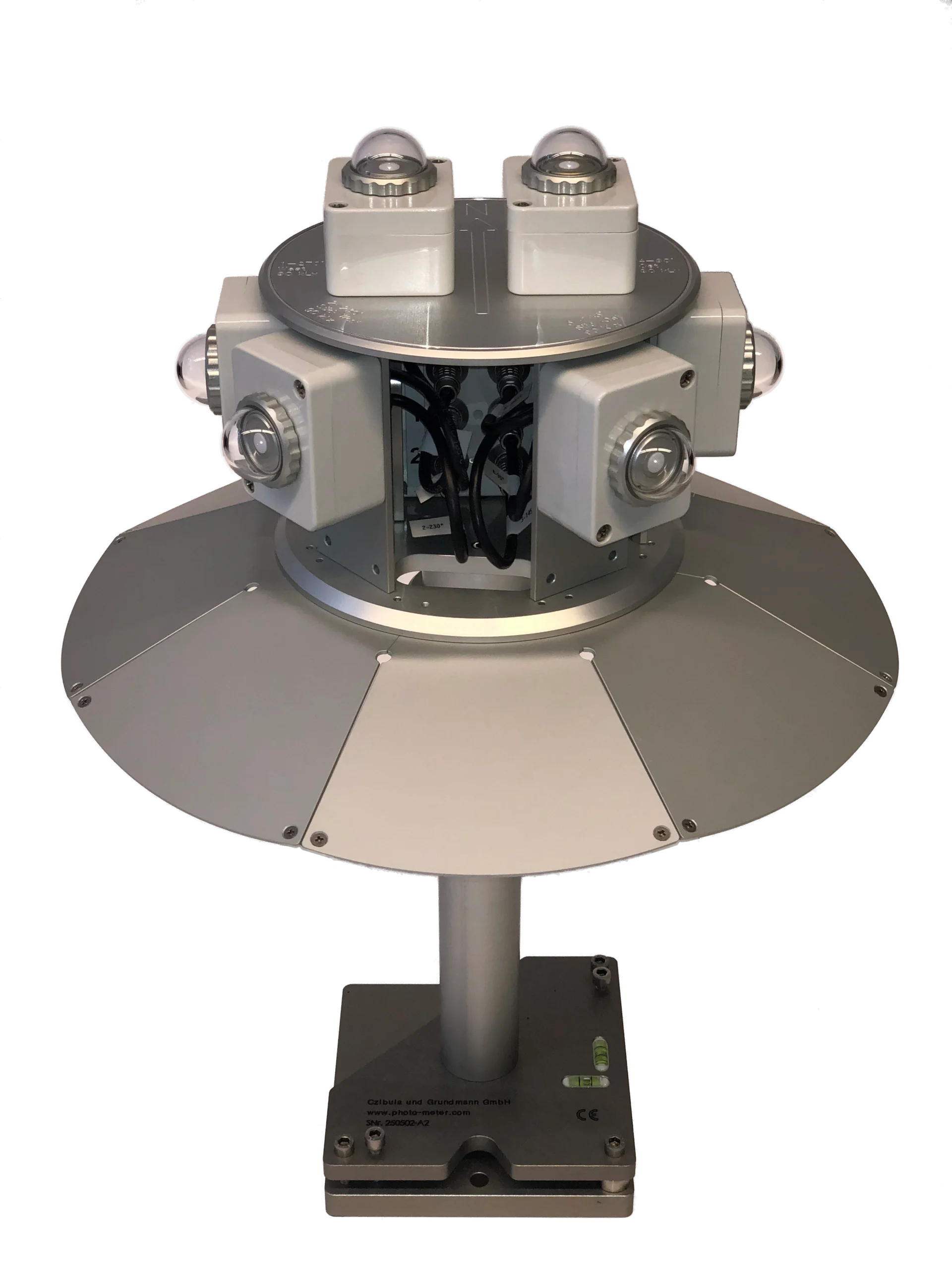

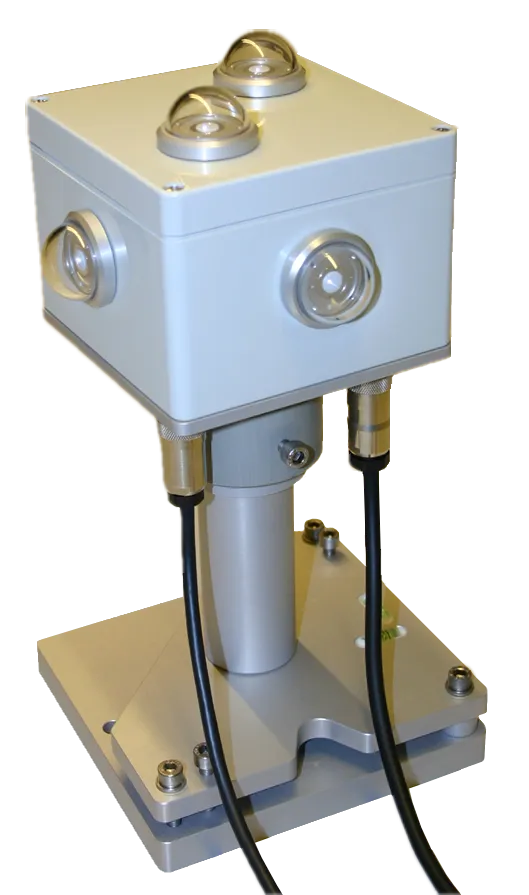

Das System kann bis zu sechs Photometerköpfe beinhalten: Vier erfassen die Beleuchtungsstärke in den Himmelsrichtungen (N, O, S, W), zwei messen den Zenit, davon einer mit erhöhter Empfindlichkeit für Dämmerungsbereiche. Der integrierte Photostrom-Wandler liefert ein zur Beleuchtungsstärke proportionales Ausgangssignal.
Referenzen
- Kirchner Museum (Davos, CH)
- Fondation Beyeler (Riehen bei Basel, CH)
- Kunsthaus Zürich ( CH)
- Germanisches Nationalmuseum Nürnberg (DE)
Regelungsanwendung

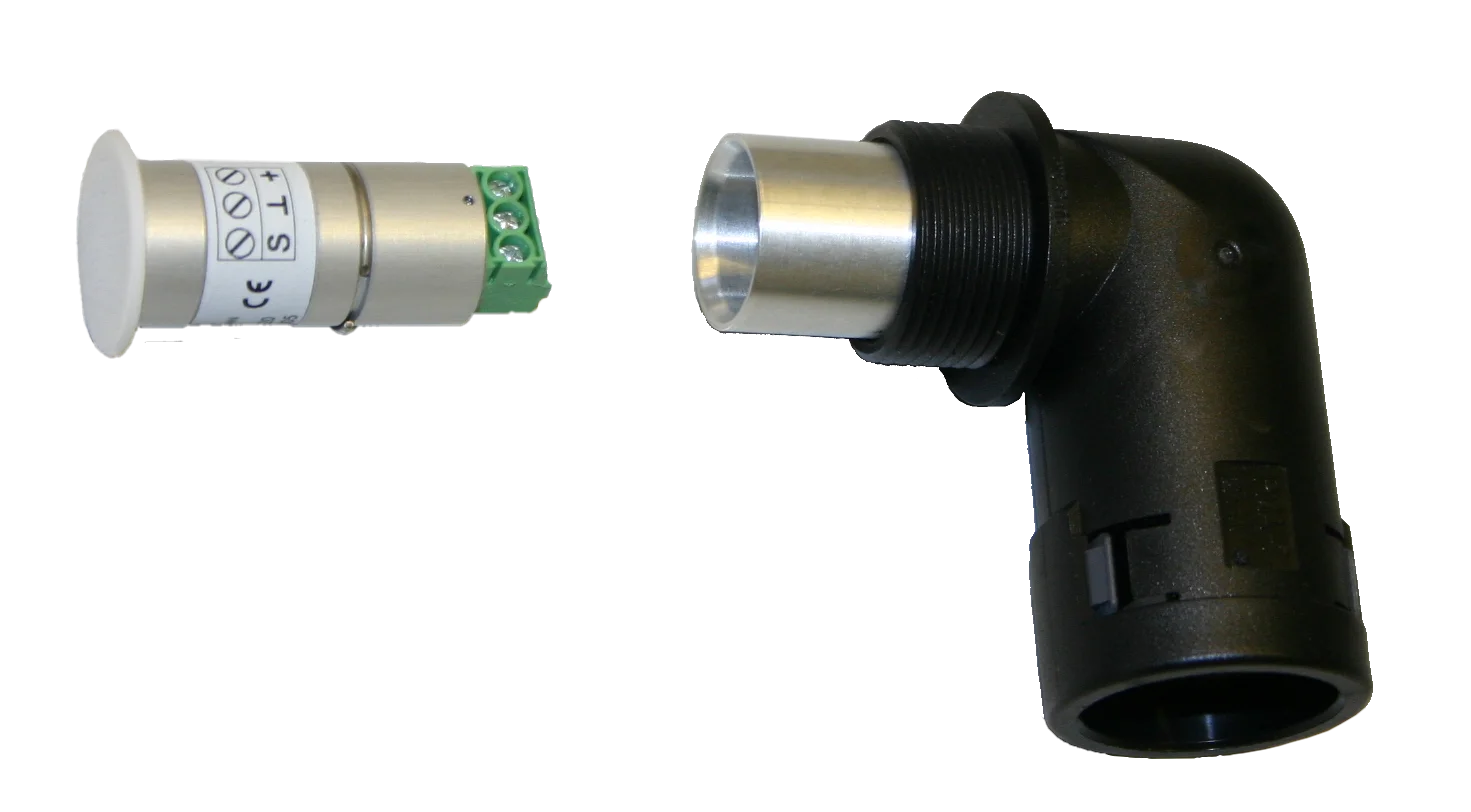

Sensor für Wandeinbau
- spezieller Sensor für den nahezu unsichtbaren Einbau in eine Wand
- von außen sichtbarer Durchmesser 20 mm
- eingebaute oder externe Verstärkerelektronik
- einfache Handhabung
- lieferbar mit Montagezubehör
Photostrom-Spannungswandler
- zur Verwendung mit den Sensoren für Regelungsanwendungen
- eingestellt auf den gewünschten Beleuchtungsstärke-Bereich
- Spannungsversorgung 24V DC
- Ausgang 0..10V oder 4..20mA
Retroreflexion-Photometerkopf
Beleuchtungsstärkesensoren für den Außenbetrieb
Ph-Retro-d-D-L-(Th)
- lichtempfindliche Fläche mit Durchmesser 8 mm
- Cosinus-Anpassung f2 < 1,5 %
- V(λ)-Anpassung: f1′ < 3 % oder f1′ < 1,5 %
- thermostatisiert auf 45°
- IP 65 Ausführung
- eingebauter Photostrom-Spannungswandler mit einem Meßbereich
- Ausgangsspannung 0..10V
- alternativ Stromausgang 4..20mA
